Jaka jest różnica między nawijaniem poziomym a nawijaniem pionowym?

Hej tam! Jako dostawca sprzętu do nawijania poziomego często otrzymuję pytania o różnice między nawijaniem poziomym a nawijaniem pionowym. Jest to temat nie tylko kluczowy dla osób z branży produkcyjnej i kompozytowej, ale także całkiem fascynujący, gdy się nim głębiej zagłębisz. Rozbijmy to na części i zobaczmy, co odróżnia te dwie metody nawijania.

Podstawy nawijania

Zanim zagłębimy się w różnice, szybko omówmy, o co chodzi w uzwojeniu. Nawijanie to proces produkcyjny, podczas którego powstają różne produkty, zwłaszcza te wykonane z materiałów kompozytowych. Mówiąc najprościej, polega na owinięciu włókien, takich jak szkło lub węgiel, wokół trzpienia (ukształtowanego rdzenia) w celu utworzenia warstw i utworzenia struktury. Proces ten jest szeroko stosowany przy wytwarzaniu rur, zbiorników i komponentów lotniczych.

Uzwojenie poziome

Zacznijmy od nawijania poziomego, co jest moją specjalizacją. W przypadku uzwojenia poziomego trzpień jest umieszczony poziomo na obracającym się wrzecionie. System podawania włókien porusza się wzdłuż trzpienia, układając włókna w kontrolowany sposób.

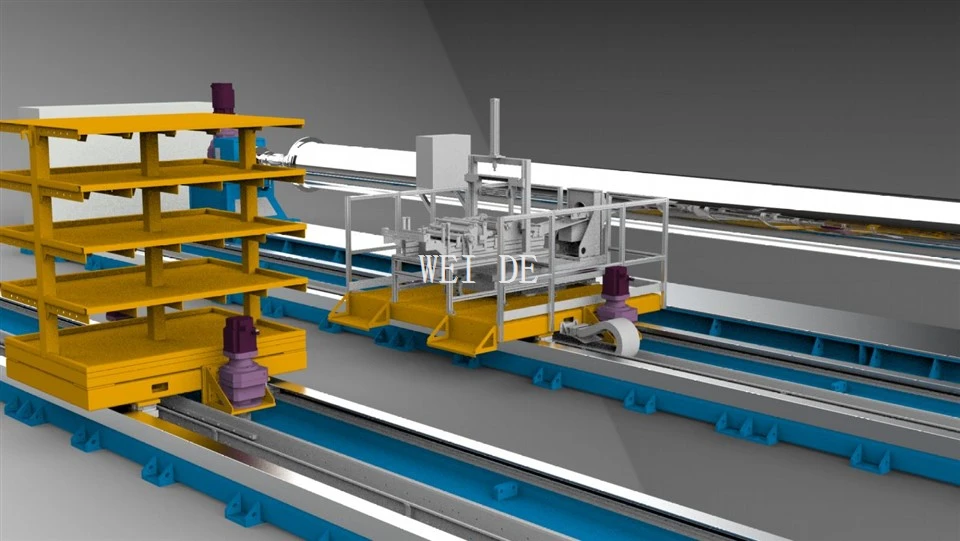

Jedną z głównych zalet uzwojenia poziomego jest jego stabilność. Ponieważ trzpień leży płasko, ryzyko jego chybotania lub wibracji podczas procesu nawijania jest mniejsze. Dzięki temu uzyskujemy bardziej spójne i jednolite uzwojenie, co ma kluczowe znaczenie w przypadku produktów wymagających dużej precyzji, npMaszyna do nawijania rur epoksydowych.

Kolejną korzyścią jest łatwość załadunku i rozładunku trzpienia. Można go po prostu nawinąć na wrzeciono, co jest znacznie prostsze w porównaniu z nawijaniem pionowym. Oznacza to również, że poziome maszyny do nawijania mogą łatwiej obsługiwać większe i cięższe trzpienie.

Nawijanie poziome świetnie nadaje się również do tworzenia długich, cylindrycznych produktów. Pozioma konfiguracja pozwala na ciągłe nawijanie wzdłuż trzpienia, co czyni go idealnym do produkcji rur i rurek. Przy odpowiedniej maszynie, npMaszyna do nawijania poziomego żywicy epoksydowejmożna z dużą wydajnością produkować rury o różnych średnicach i długościach.

Uzwojenie pionowe

Przyjrzyjmy się teraz uzwojeniu pionowemu. W tej metodzie trzpień jest ustawiony pionowo, a system podawania włókien porusza się wokół niego w górę i w dół.

Jedną z kluczowych zalet nawijania pionowego jest wykorzystanie grawitacji. Grawitacja pomaga utrzymać włókna na miejscu podczas ich owijania wokół trzpienia, co może być korzystne w przypadku niektórych rodzajów materiałów. Pozwala także na lepszą kontrolę przepływu żywicy, zwłaszcza przy zastosowaniu procesu nawijania na mokro.

Nawijanie pionowe jest często stosowane w przypadku produktów, które mają bardziej złożony kształt lub wymagają określonej orientacji włókien. Na przykład jest powszechnie stosowany do produkcji elementów kulistych lub stożkowych. Konfiguracja pionowa pozwala na większą elastyczność w zmianie kąta i wzoru nawinięcia, co może być przydatne przy tworzeniu części o unikalnych wymaganiach konstrukcyjnych.

Jednak nawijanie pionowe ma również swoje wyzwania. Trzpień musi być bezpiecznie zamocowany, aby zapobiec przewróceniu się podczas procesu nawijania. Może to sprawić, że konfiguracja będzie bardziej skomplikowana i czasochłonna. Dodatkowo załadunek i rozładunek trzpienia może być trudniejszy, zwłaszcza w przypadku większych i cięższych trzpieni.

Wzór nawijania i rozmieszczenie włókien

Jeśli chodzi o wzory nawojów i rozmieszczenie włókien, zarówno uzwojenie poziome, jak i pionowe mają swoje własne cechy.

W uzwojeniu poziomym najczęstsze wzory są spiralne i obwodowe. Nawijanie spiralne polega na owinięciu włókien wokół trzpienia pod kątem, co zapewnia wytrzymałość zarówno w kierunku osiowym, jak i obręczowym. Z drugiej strony uzwojenie obwodowe owija włókna na obwodzie trzpienia, zapewniając wytrzymałość obręczy. Wzory te są stosunkowo łatwe do osiągnięcia w ustawieniu poziomym i można je precyzyjnie kontrolować za pomocą nowoczesnych maszyn nawijających, takich jakMaszyna do nawijania włókien epoksydowych.

W przypadku nawijania pionowego wzory nawijania mogą być bardziej zróżnicowane. Dzięki orientacji pionowej łatwiej jest tworzyć złożone wzory, które wiążą się ze zmianami kąta i kierunku nawijania. Jest to szczególnie przydatne w przypadku produktów, które muszą wytrzymywać obciążenia wielokierunkowe. Jednak osiągnięcie tych złożonych wzorców wymaga bardziej zaawansowanych systemów sterowania i wykwalifikowanych operatorów.

Jakość i spójność produktu

Jakość i spójność produktu to kluczowe czynniki w każdym procesie produkcyjnym. Uzwojenie poziome ogólnie zapewnia lepszą spójność pod względem rozmieszczenia i grubości włókien. Stabilne ustawienie poziome zapewnia równomierne ułożenie włókien na trzpieniu, co skutkuje bardziej jednolitym produktem. Jest to szczególnie ważne w przypadku produktów, które muszą spełniać rygorystyczne normy jakościowe, np. te stosowane w przemyśle lotniczym i motoryzacyjnym.

Uzwojenie pionowe może również wytwarzać produkty wysokiej jakości, ale może wymagać dokładniejszego monitorowania i regulacji. Wpływ grawitacji i bardziej złożonych wzorów nawijania może czasami prowadzić do różnic w rozmieszczeniu włókien. Jednak dzięki odpowiedniemu sprzętowi i doświadczonym operatorom problemy te można zminimalizować.

Wydajność produkcji

Pod względem wydajności produkcji uzwojenie poziome często ma przewagę. Łatwość załadunku i rozładunku trzpienia w połączeniu z możliwością obsługi większych trzpieni pozwala na szybsze cykle produkcyjne. Poziome maszyny do nawijania można również łatwiej zautomatyzować, co dodatkowo zwiększa produktywność.

Z drugiej strony uzwojenie pionowe może charakteryzować się mniejszą szybkością produkcji ze względu na bardziej złożoną konfigurację i potrzebę bardziej precyzyjnego sterowania. Jednakże w przypadku produktów wymagających wyjątkowych możliwości nawijania pionowego kompromis w szybkości produkcji może być tego wart.

Rozważania dotyczące kosztów

Koszt jest zawsze ważnym czynnikiem w produkcji. Poziome maszyny do nawijania są na ogół bardziej opłacalne pod względem inwestycji początkowej. Są prostsze w konstrukcji i łatwiejsze w produkcji, co oznacza, że ​​często są tańsze niż maszyny do nawijania pionowego.

Ponadto koszty eksploatacji uzwojenia poziomego są zwykle niższe. Prostsza konfiguracja i łatwiejsza konserwacja skutkują krótszymi przestojami i niższymi kosztami napraw. Jednakże opłacalność zależy również od konkretnych wymagań produktu. Jeśli produkt może być wykonany wyłącznie przy użyciu uzwojenia pionowego, wówczas uzasadniony może być wyższy koszt.

Który wybrać?

Jaką zatem metodę nawijania wybrać? Cóż, to zależy od kilku czynników. Jeśli chcesz produkować długie, cylindryczne produkty, takie jak rury i rurki, i cenisz stabilność, łatwość obsługi i produkcję na dużą skalę, nawijanie poziome będzie prawdopodobnie najlepszym rozwiązaniem. Możesz skorzystać z wydajności i precyzji, jaką oferują maszyny takie jakMaszyna do nawijania poziomego żywicy epoksydowej.

Z drugiej strony, jeśli chcesz tworzyć produkty o skomplikowanych kształtach lub określonej orientacji włókien i chcesz sprostać dodatkowym wymaganiom dotyczącym konfiguracji i kontroli, bardziej odpowiednie może być nawijanie pionowe.

Wniosek

Podsumowując, zarówno uzwojenie poziome, jak i pionowe mają swoje unikalne zalety i wady. Jako dostawca sprzętu do nawijania poziomego mocno wierzę w możliwości nawijania poziomego w wielu zastosowaniach. Ale zdaję sobie również sprawę ze znaczenia nawijania pionowego w niektórych branżach i typach produktów.

Jeśli szukasz maszyny do przewijania i nie masz pewności, który typ będzie dla Ciebie odpowiedni, skontaktuj się z nami. Możemy omówić Twoje specyficzne wymagania i pomóc Ci podjąć świadomą decyzję. Niezależnie od tego, czy potrzebujeszMaszyna do nawijania rur epoksydowychlubMaszyna do nawijania włókien epoksydowych, jesteśmy tutaj, aby pomóc Ci w znalezieniu najlepszego rozwiązania dla Twojej firmy. Rozpocznijmy rozmowę i zobaczmy, jak możemy współpracować, aby spełnić Twoje potrzeby produkcyjne.

Referencje

• „Procesy wytwarzania materiałów kompozytowych” Johna Summerscalesa
• „Technologia nawijania włókien” autorstwa AP Mouritz
